SA387GR22CL2-上海筑昕实业有限公司

PRODUCT CENTER产品中心

进口耐磨板系列 进口高强度钢板系列 特殊不锈钢 模具钢/高速钢 特种钢板 船板 钛及镍基合金 特殊铝材 特种合金圆钢 铜合金

上海筑昕实业有限公司
联系人：林小姐15021384911--15000852137（微信同号）
企业邮箱：1206523066@qq.com
Q Q：1206523066林小姐/1204498404郑小姐
旺旺：上海筑昕实业
地址：上海宝山区宝安公路2468-1号

首页>产品中心>锅炉板/容器板系列

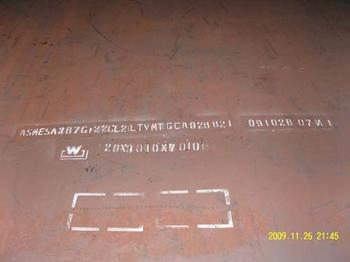

产品名称：SA387GR22CL2

SA387GR22CL2简介

临氢SA387Gr22CL2(2 .25Cr-1Mo)钢板供货技术条件国内由舞阳钢厂生产采用电炉炼钢，原材质料废铁，钢质纯度较高质量较好，成本较价价格也比较贵，☏:适用范围本技术条件适用于厚度≤150mm的临氢设备用SA387Gr22CL2(2 1/4Cr-1Mo)钢板的生产。

SA387GR22CL2执行标准

美标：ASTM ASME 　钢板的尺寸、外形、重量及允许偏差应符合ASME SA387/SA387M标准之规定。

SA387GR22CL2交货状态

钢板以正火（保证贝氏体组织≥90%的加速冷却　速度）+回火状态交货，正火温度不得超过968℃，回火温度不得低于720℃。　舞阳钢厂生产此种材质钢板

SA387GR22CL2化学成分

钢板的化学成分应符合表1的规定：　Wt% 表1 　

成分	C	Si	Mn	P	S	Cr	V	Mo	Nb
熔炼分析	0.05~0.15	≤0.10	0.30~0.60	≤0.010	≤0.005	2.00~2.50	≤0.010	0.90~1.10	≤0.010
成品分析	0.04~0.15	≤0.10	0.25~0.63	≤0.010	≤0.005	1.95~2.60	≤0.010	0.87~1.13	≤0.010

Al	Ni	Cu	Ti	Sb*	Sn*	As*	[H]*	N*	O*
≤0.06	≤0.20	≤0.15	≤0.010	≤0.003	≤0.010	≤0.012	≤2PPm	≤80PPm	≤30PPm
≤0.06	≤0.25	≤0.15	≤0.010	≤0.003	≤0.010	≤0.012	≤2PPm	≤80PPm	≤30PPm

注： ⑴*分析结果只做记录，不作验收条件。　⑵熔炼分析按炉、成品分析按逐轧制张取样检验。　⑶回火脆化敏感性系数应满足以下要求：　X=(10P+5Sb+4Sn+As)×10≤15PPm 　式中元素以PPm含量代入，如0.01%应以100PPm代入。　J=(Si+Mn)(P+Sn)×10≤100 　式中元素以其百分含量代入,如0.15%应以0.15代入。　P+Sn≤0.012%

SA387GR22CL2冶炼

冶炼方法：采用电炉+LF/VD真空炉外精炼方法冶炼。　所有钢板应对其检验用试样样坯进行模拟焊后热处理，工艺制度为：　最大模拟焊后热处理：Max. PWHT：690±14℃×26h 　最小模拟焊后热处理：Min. PWHT：690±14℃×8-2h

SA387GR22CL2力学性能

钢板的力学性能应符合表2的规定(试样为模拟焊后热处理状态)：　表2 　

抗拉强度Rm(Mpa)	屈服点Rp0.2 MPa	A %	Z%	冷弯试验b=2a	-30℃夏比冲击功J注①
515~690	310～620	≥18	≥45	弯曲180°无裂纹注②	≥54（平均值）≥47（单个值）

注：①进行冲击试验时，应记录侧向膨胀值和纤维状断口百分数供参考。　②板厚T≤25mm，d=2.0a; 25mm<T≤50mm，d=2.5a; 　50mm<T≤100mm，d=3.0a；100mm<T≤150mm，d=3.5a。　超声波检验：探伤标准和合格级别在小合同中注明。　高温拉伸：高温拉伸温度和性能指标在小合同中注明。　根据合同需要（小合同注明的情况下）可进行最大模拟焊后热处理制度下的非金属夹杂物检测和晶粒度检测（不粗于5级）。　根据合同需要（小合同注明的情况下）可进行最大模拟焊后热处理制度下的全厚度硬度检测，HB≤220。表面质量　钢板的表面质量应符合ASME SA387/SA387M标准的规定。　回火脆化评定试验（不需要做时在小合同中注明
