3Cr17NiMo (德国1.2316)
其化学成分见表1
表1：3Cr17NiMo化学成分（Wt%）
化学成分：
●化学成份：
碳 C ：0.30-0.40
硅 Si：≤1.00
锰 Mn：≤1.00
硫 S ：答应残余含量≤0.020
磷 P ：允许残余含量≤0.035
铬 Cr：16～17.50
镍 Ni：0.6-1.0
钼 Mo：0.80～1.30
钢的热处理：
（1）软化退火——780-820℃，炉冷，硬度HB≤230。
（2）淬火——1020-1050℃，油冷或淬火液冷，硬度HRC≥45。
（3）回火——温度（℃）：100 200 300 400 500 600
硬度（HRC）: 49 47 46 46 47 32
钢的机械性能：
热处理制度：1030℃油淬，780-800℃回火。
Rr 0.2(Mpa) Rm(Mpa) A(%) Z(%) HRC
≥550 ≥750 ≥24 ≥50 26-30
钢的使用性能;
(1)纯净度高，镜面抛光极好。
(2)耐腐蚀性能强，其耐腐蚀性超过S-136和1.2316
(3)热处理方便，调质预盈化后，尺寸稳定。
(4)耐磨性亦可与S-136和1.2316 媲美，而易焊补。

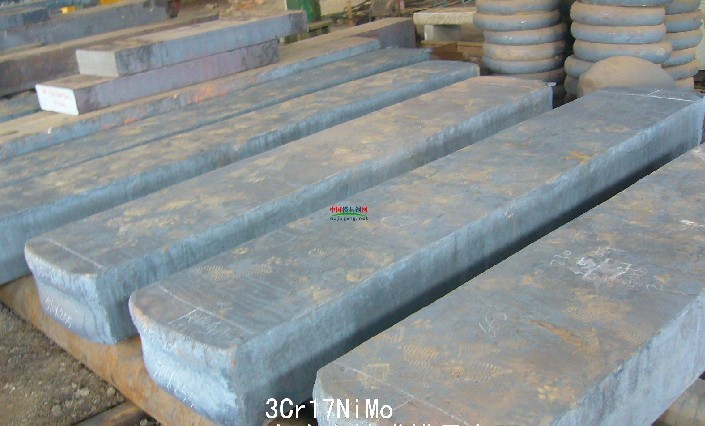

目前，本钢号产品已大量供应国内外模具厂使用。品种有板，棒，模坯。
